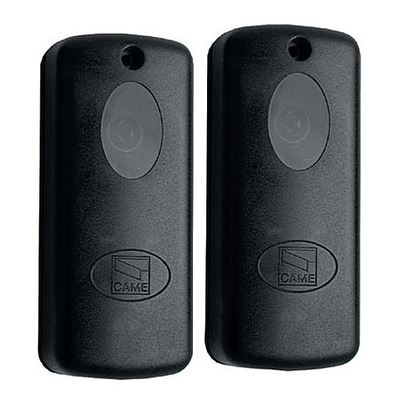

CAME DIR10 Фотоэлементы дальность 10 м
Фотоэлементы безопасности CAME Dir используют технологию синхронизированных инфракрасных лучей и имеют различную дальность действия DIR10 - 10 метров, DIR20 - 20 метров и DIR30 - 30 метров, а так же могут быть встроенными или накладными. Для фотоэлементов безопасности DIR имеется в продаже так же стойка, которая предназначена для монтажа в местах проезда автомашин. И еще эти фотоэлементы серии DIR могут быть установлены в антивандальном корпусе из алюминиевого сплава силумина для повышения прочности и долгого срока службы.
Технические характеристики - фотоэлементы CAME DIR10
Максимальная дальность действия - 10м.
Электропитание~/=12/24 В
Макс. нагрузка реле1 A при 24 В
Потребляемый ток60 мA, ~24 В
МатериалыABS-пластик / Поликарбонат
Класс изоляции III
ПРИМЕРЫ ПОДКЛЮЧЕНИЯ DIR10 К БЛОКУ УПРАВЛЕНИЯ CAME
- Электрические подключения для выполнения функции • "ОТКРЫВАНИЕ В РЕЖИМЕ ЗАКРЫВАНИЯ" .
- Электрические подключения ДВУХ ПАР фотоэлементов • для выполнения функции "ОТКРЫВАНИЕ В РЕЖИМЕ ЗАКРЫВАНИЯ" .
- Подключение ДВУХ ПАР фотоэлементов: одна пара • будет выполнять функцию "ОТКРЫВАНИЕ В РЕЖИМЕ ЗАКРЫВАНИЯ" (A), другая — "ЧАСТИЧНЫЙ СТОП" (B) .
Установка фотоэлементов DIR10
1. Установите фотоэлементы на высоте около 50 см (фотоэлементы должны быть обращены друг к другу).
2. При необходимости подготовьте встраиваемое монтажное основание ⑤ и зафиксируйте его.
3. Установите основание корпуса ① на стену или монтажное основание ⑤, используя прилагающиеся винты и, если потребуется, дюбели.
4. Выберите тип электропитания и выполните необходимые электрические подключения . Внимание: чтобы вынуть плату, подденьте ее с помощью отвертки так, как показано на рисунке . Закрепите крышку.
