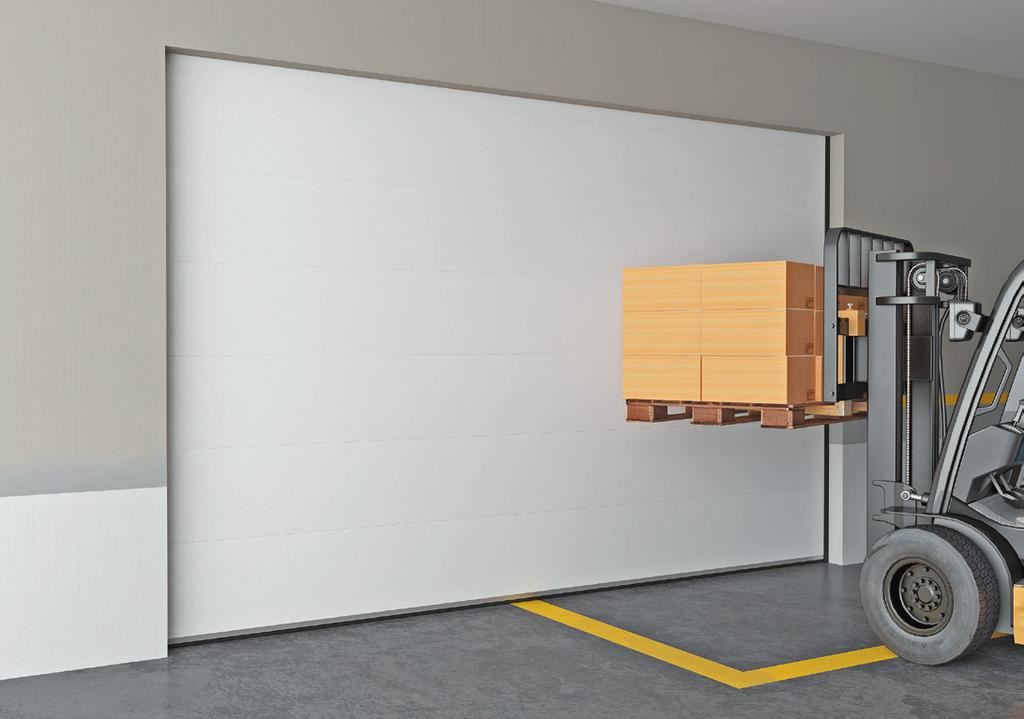

Секционные ворота ISD ThermalPRO производства ГК DOORHAN (Россия) предназначены для помещений с холодильным или морозильным оборудованием. Ворота ThermalPROпозволяют отлично герметизировать помещение и прекрасно изолируют пространства с большими перепадами температур. Ворота ThermalPRO позволяют поддерживать необходимый температурный режим, снижают тепловые потери. Многообразие типов подъема позволяет обеспечивать замкнутость контура охлаждения на проемах различных конфигураций.
Размеры ThermalPRO
|
Высота проема, мм
|
от 2000 до 5000
|
|
Ширина проема, мм
|
от 2000 до 6000
|
|
Притолока, мм
|
от 150
|
|
Пристенки, мм
|
от 120, с опцией обогреваемый контур от 150
|
Технические характеристики ThermalPRO
|
Безотказность, количество циклов открывания-закрывания, не менее
|
120 000 (для ворот); 25 000 (для торсионного механизма)
|
|
Усилие ручного открывания и закрывания, Н, не более
|
260
|
|
Вес полотна ворот, кг/м²
|
17
|
|
Напряжение питания, В
|
220 В, 50 Гц (для контурного обогрева)
|
|
Приведенное сопротивление теплопередаче, м² *°С/Вт
|
2,3 — без системы обогрева контура проема;
3,3 — с системой обогрева контура проема
|
|
Диапазон рабочих температур, °С
|
ISD TermalPro — среднетемпературные камеры с t до -5 °С
|
|
Диапазон рабочих температур, °С
|
ISD TermalPro с обогреваемым контуром — низкотемпературные камеры с t до -30 °С
|
Конструкция ThermalPRO
1. Угловая стойка 2. Вертикальная направляющая 3.Вал цилиндрический 4. Устройство защиты от обрыва пружины 5. Барабан 6. Кронштейн П-образный 7. Балансирующий пружинный механизм (торсионная пружина) 8. Муфта соединительная 9. Внутренний опорный кронштейн 10. Верхняя опора с держателем ролика 11. Боковая опора с держателем ролика 12. Внутренняя петля 13. Устройство защиты от разрыва троса 14. Сэндвич-панель 80 мм 15. Усиливающий дельта-профиль 16. Нижний профиль и уплотнитель 17. Уплотнитель боковой 18. Верхний профиль и уплотнитель 19. Боковая крышка усиленная для панелей с отверстиями для крепления 20. Профиль-рама, оснащенный греющим ПЭН-проводом 21. Кронштейны крепления к потолку 22. Пружинный амортизатор 23. Дистанционный С-профиль
Дизайн панели ThermalPRO
ГЛАДКАЯ ПОВЕРХНОСТЬ |
ЦВЕТ Белый RAL9003 |
Базовая комплектация ThermalPRO
Полотно из сэндвич-панели толщиной 80 мм с пенополиуретановым наполнителем высокой плотности. Листы панели термически разделены вставкой энергофлексового уплотнителя, который препятствует промерзанию стыка панелей.
|
Верхний алюминиевый профиль с терморазделением препятствует образованию конденсата и наледи в верхней части полотна ворот. Верхний уплотнитель сохраняет свою эластичность при отрицательных температурах и обеспечивает надежную герметизацию проема.
|
Нижний алюминиевый профиль так же сохраняет терморазделение сэндвич-панели. Двойной уплотнитель нивелирует неровности пола, обеспечивает хорошую герметизацию. Греющий провод устанавливается в нижний уплотнитель при выборе опции «обогреваемый контур проема».
|
Двойная система уплотнения проема: боковой двухлепестковый уплотнитель установлен между полотном и угловой стойкой, внешний двухлепестковый контур уплотнения — между проемом и щитом. Проем уплотняется четырьмя уплотнителями одновременно, дополнительные воздушные камеры обеспечивают максимально надежную герметизацию.
|
Системы направляющих из стали толщиной 2 мм — надежное решение, обладающее повышенным запасом прочности.
|
Пружинный механизм на торсионных пружинах, рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот.
|
Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот.
|
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот.
|
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
|
ОПЦИОНАЛЬНО
Система обогрева контура проема представляет собой силовой каркас, выполненный из алюминиевого профиля, внутри которого размещается греющий ПЭН-провод, что позволяет избежать примерзания полотна ворот к проему. Помимо этого по нижней кромке полотна ворот также пускается греющий кабель. Таким образом получается замкнутый контур по всему периметру проема.
